Serie SIML monoblocco con giunto elastico e motore unificato

SCARICA IL CATALOGO COMPLETO

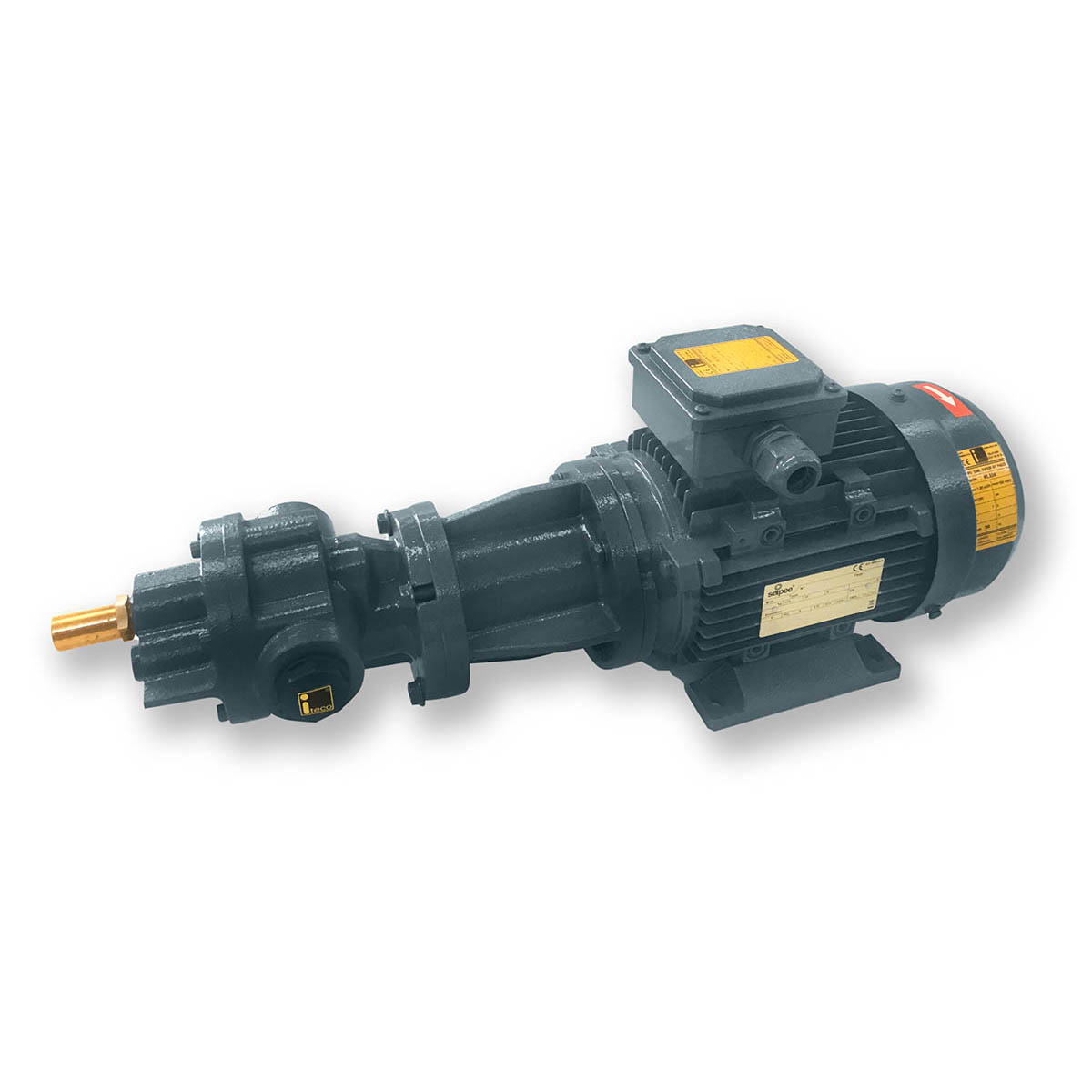

Pompe volumetriche ad ingranaggi Serie SIML monoblocco con giunto elastico e motore unificato

Pompe volumetriche autoadescanti ad ingranaggi paralleli accoppiate, tramite giunto elastico e lanterna di raccordo, a motori elettrici unificati a norme IEC/ISO/DIN. Trovano largo impiego per travaso o spinta di liquidi puliti e privi di sostanze solide in sospensione, a bassa e media viscosità (sino a 1.000 cSt), non aggressivi per i materiali della pompa e con proprietà lubrificanti. Il grande vataggio di queste pompe è quello di poter sostituire in caso di necessità solamente la pompa, riutilizzando il motore elettrico. La tenuta è meccanica esente da regolazioni, di lunga durata ed elevata affidabilità, e consente alla pompa nella versione standard di pompare liquidi sino a 140 °C. Con tenuta appropriata, le pompe diventano reversibili. Le bocche di mandata e di aspirazione sono dello stesso diametro, disposte sullo stesso asse e gli ingranaggi hanno supporti indipendenti direttamente lubrificati dal liquido pompato; il coperchio può essere provvisto di valvola di by-pass incorporata che elimina il rischio di pericolose sovrapressioni. La valvola di by-pass è del tipo a ricircolo interno e si può tarare agendo sulla vite di regolazione. Nell’esecuzione standard la pompa è in ghisa con alberi ed ingranaggi in acciaio ma sono fornibili anche in versione SIML(B) in bronzo con ingranaggi in AISI 316L per liquidi alimentari, oppure nella versione SIML(X) totalmente in AISI 316 per liquidi speciali.

I motori elettrici sono asincroni, unificati a norme IEC/ISO/DIN, del tipo chiuso a ventilazione esterna, in forma B3/B14 con grado di protezione IP 55, isolamento classe F e alimentazione trifase a Volt 230/400 a 50 Hz. oppure monofase Volt. 230/50 Hz. con velocità di rotazione calcolata in base alla viscosità del liquido da pompare. La classe di rendimento è IE1-IE2, per motori sino a kW.0,55, che diventa IE3 dalla potenza di kW.0,75. Le pompe possono essere fornite con motori a 4 poli (1.450 RPM), 6 poli (1.000 RPM) oppure 8 poli (750 RPM). Su richiesta voltaggi, frequenze, protezioni, isolamenti speciali e motori ATEX (vedi elenco esecuzioni speciali).

Vantaggi

• Portata direttamente proporzionale al numero di giri
• Autoadescanti fino a 7 metri di colonna d’acqua
• Reversibili, ruotano in entrambi i sensi senza cambiare le prestazioni (con tenuta meccanica adeguata)
• Flusso costante, privo di pulsazioni e vibrazioni
• Robuste e di facile manutenzione

Materiali pompe SIML standard

• Corpo pompa ghisa EN-GJL-250
• Coperchio ghisa EN-GJL-250
• Ingranaggio conduttore acciaio EN-C45E
• Ingranaggio condotto acciaio EN-C45E
• Alberi acciaio EN-18NiCrMo5
• Tenuta meccanica ceramica-grafite-viton

Materiali pompe SIML(B)

• Corpo pompa bronzo EN-CC491K
• Coperchio bronzo EN-CC491K
• Ingranaggio conduttore inox AISI 316L
• Ingranaggio condotto inox AISI 316L
• Alberi inox AISI 316L
• Tenuta meccanica ceramica-grafite-viton

Materiali pompe SIML(X)

• Corpo pompa inox AISI 316
• Coperchio inox AISI 316
• Ingranaggio conduttore AISI 316L
• Ingranaggio condotto AISI 316L
• Alberi inox AISI 316L
• Tenuta meccanica ceramica-grafite-viton

Impieghi

• Per liquidi puliti a bassa e media viscosità, non aggressivi per i materiali della pompa e con proprietà lubrificanti
• Per travaso o spinta di oli lubrificanti, gasolio, nafta, olio diatermico, plastificanti, vernici, inchiostri e liquidi industriali in genere

Limiti di impiego

• Portata massima 70 lt/1’ (a 1450 giri/min.)
• Pressione massima 10 bar
• Aspirazione fino a 7 metri c.a.
• Temperatura fino a 200 °C. con tenuta speciale
• Viscosità massima 1.000 cSt
